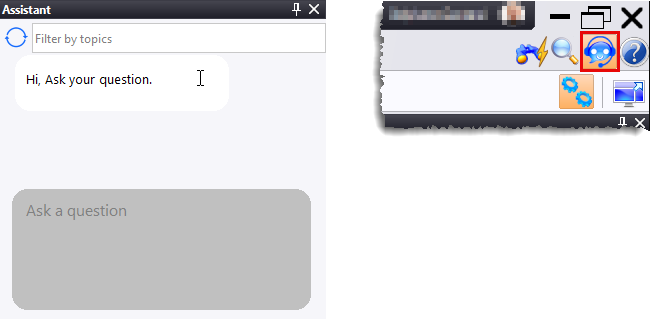

Assistente IA

• Novo comando TopSolid Assistant disponível no canto superior direito da interface.
• Permite colocar perguntas sobre o TopSolid e os seus módulos; as respostas são baseadas na documentação oficial, FAQ e materiais de formação.

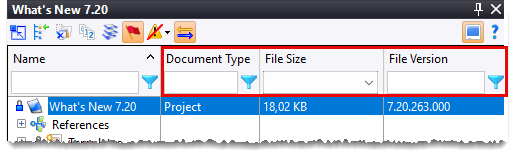

Árvore de projecto e limpeza assíncrona

• Novas opções de filtro na árvore do projecto.
• Novas colunas: tipo de documento, tamanho do ficheiro, versão do ficheiro e subestado do ciclo de vida.
• A limpeza da área de trabalho passa a ser assíncrona no arranque, reduzindo bloqueios da aplicação.

Importação de bibliotecas

• Nova opção para seleccionar todas as bibliotecas na janela de importação.
• Fluxo mais rápido quando há muitas bibliotecas a seleccionar.

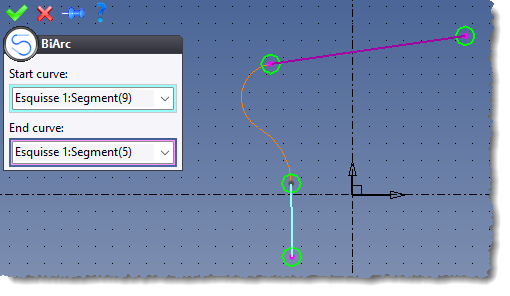

Bi-arc

• Novo comando para ligar dois segmentos com uma curva composta por dois arcos circulares.
• Os dois arcos partilham a mesma tangente no ponto de ligação.

Opções de rotação e zoom

• Novas opções no comando Options > Sketch para activar ou desactivar rotação e zoom ao validar o sketch.

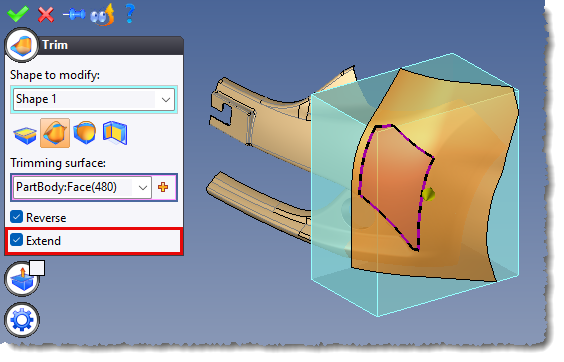

Trim — opção Extend

• Nova opção Extend no modo Trim by surface.
• Permite aparar a partir do lado sem restrições da superfície de corte.

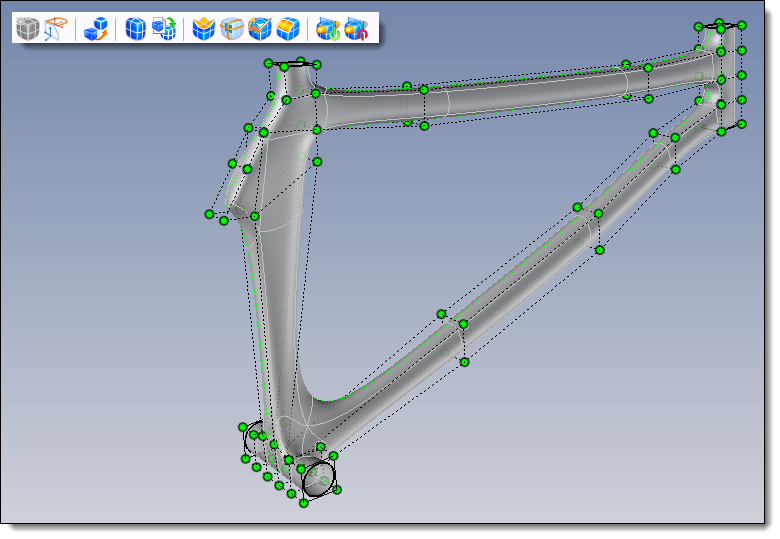

Novo separador Subdivision

• Permite modelar formas complexas a partir de blocos, primitivas predefinidas ou formas compostas por faces de quatro arestas.
• Inclui comandos de modificação topológica avançada, como puxar geometria e modo de simetria.
• As formas criadas podem ser usadas noutros comandos de modelação, como furação, pocket ou hollowing.

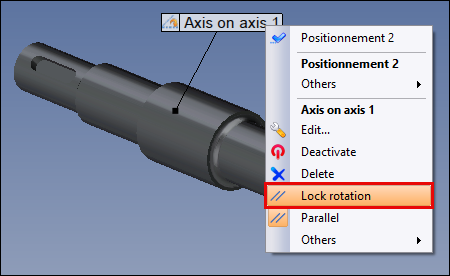

Restrição Axis-on-axis

• O menu contextual da restrição Axis on Axis passa a incluir uma opção para bloquear a rotação da peça.

Gestão de operações não sincronizadas

• O comando Rebuild not synchronized operations passa a actualizar apenas os documentos afectados pela alteração na montagem.
• Os comandos contextuais foram renomeados e podem ser aplicados a vários elementos seleccionados.

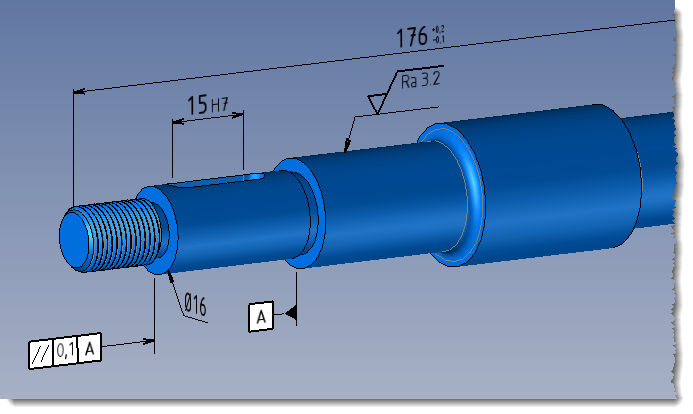

Anotações 3D em tamanho real

• As anotações 3D passam a ser apresentadas no seu tamanho real.
• Cada tipo de anotação usa um estilo próprio: cotas, referências de tolerância, tolerâncias geométricas e acabamento superficial.
• A opção Screen size permite voltar ao comportamento anterior.

Sets, Multi-edit e E-Cores

• Mais opções para personalizar Sets, incluindo ícone e fixação na área gráfica.
• O comando Multiple Edit passa a suportar mais elementos e opções.
• Suporte para Efficient Cores, útil para controlar se o TopSolid arranca usando E-Cores ou apenas Performance Cores.

Novas operações compatíveis

• O mecanismo de métodos inclui novas operações: tubo, miter trim, extended cut creation, extruded bar kit, serialização, nesting characteristics, standard sheet metal forming e stairs with stringers.
• Durante a aplicação do método é apresentada uma barra de progresso.

Gestão de invalidade

• Quando uma operação intermédia se torna inválida, é possível corrigir a invalidade temporária e retomar a execução do método.

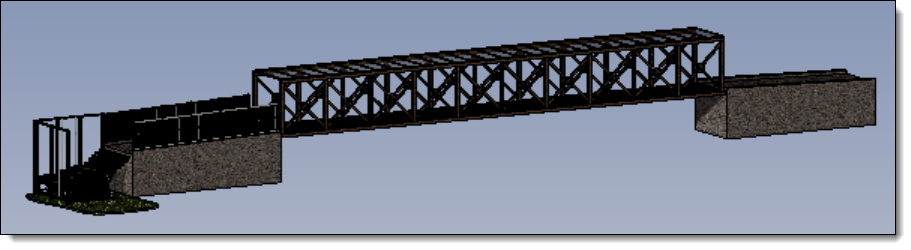

Desempenho em detalhamento automático

• Optimizações importantes em eixos automáticos, cotas automáticas, cotas compostas e tabelas de furação.
• Em desenhos com vistas interrompidas, o ganho de desempenho pode chegar a 80%.
• Exemplo: detalhamento de barras extrudidas passa de 41 s na v7.19 para 7 s na v7.20.

Vistas, documento de fundo e secções

• Novo modo para mostrar/ocultar arestas ocultas através de transparência parcial.
• O documento de fundo ganha modos de gestão mais flexíveis.
• As secções transversais podem usar uma secção de perfil criada no documento 3D.

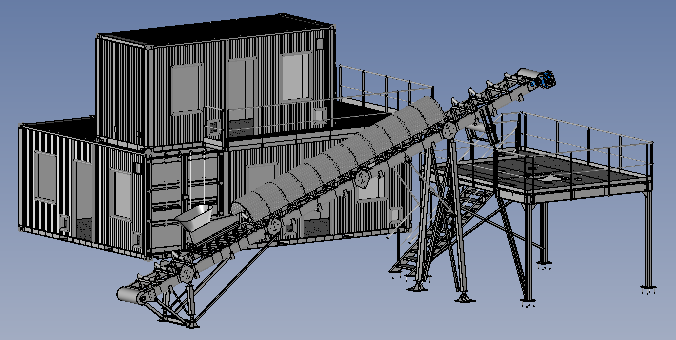

Importação como peças locais

• As interfaces Parasolid e Spatial podem gerar ocorrências de peças locais.
• Redução significativa de tempo de importação: exemplo Step de 4 min 42 s para 1 min 55 s.

IFC, LAS, glTF, Logikal, DSTV e Virtual

• Melhorias nos filtros de importação/exportação e novas opções de compatibilidade para fluxos BIM, point cloud, Virtual e produção.

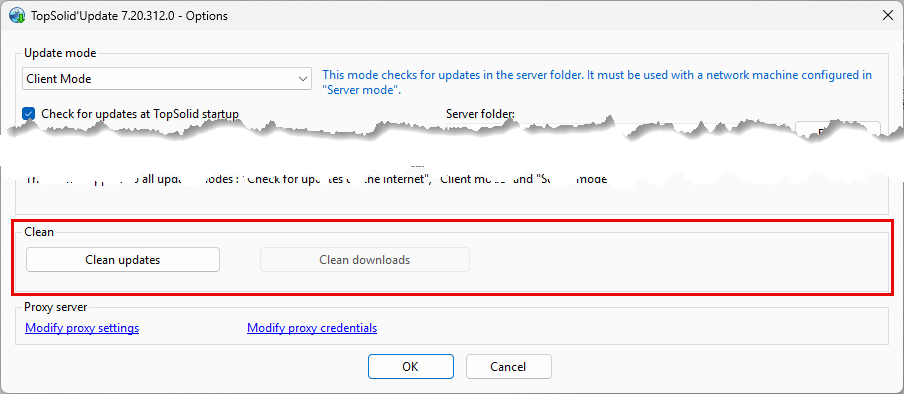

Limpeza de updates e downloads

• Novas opções em TopSolid'Update para libertar espaço em disco.
• Clean updates elimina pacotes de actualização anteriores.
• Clean downloads elimina updates descarregados após a instalação.

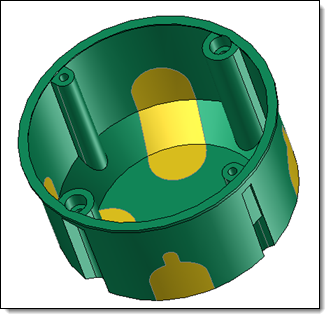

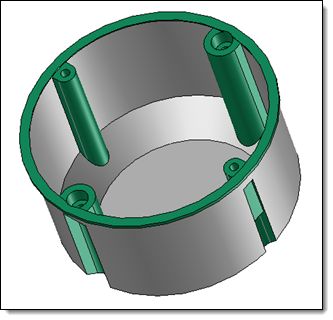

TopSolid'Split — Shape to Split

• O comando Shape to Split passa a incluir a opção avançada Merge edges com os modos Imprinted, All e None.
• Permite controlar como as arestas comuns de duas formas são unidas.

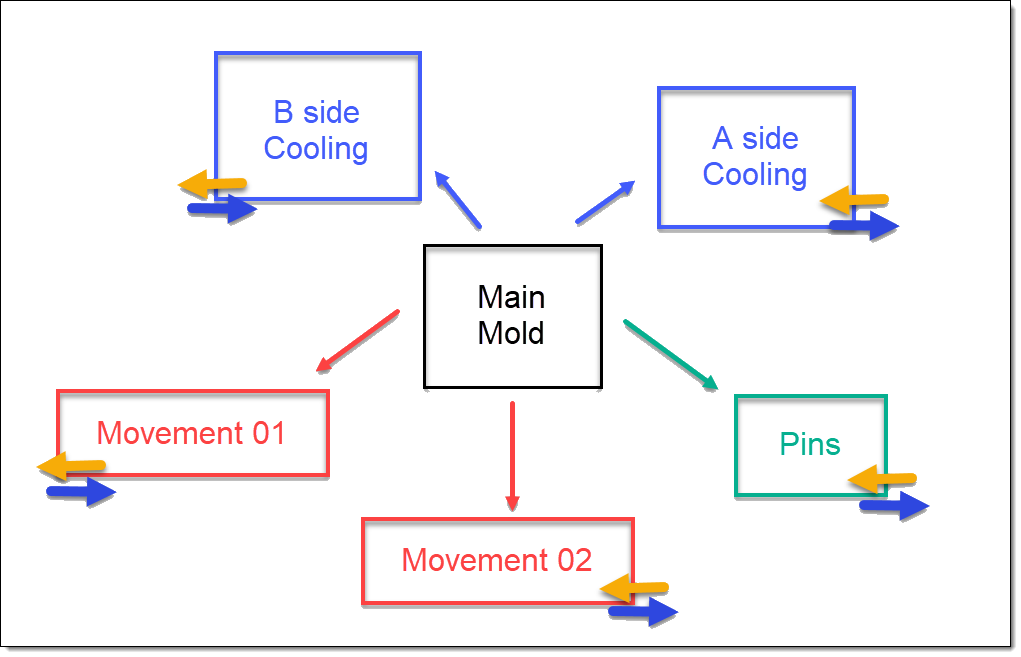

TopSolid'Mold — submoldes e colaboração

• É possível criar uma subsecção do molde como novo documento Mold.
• O submolde é integrado no molde principal por contexto de montagem e permite trabalho colaborativo.

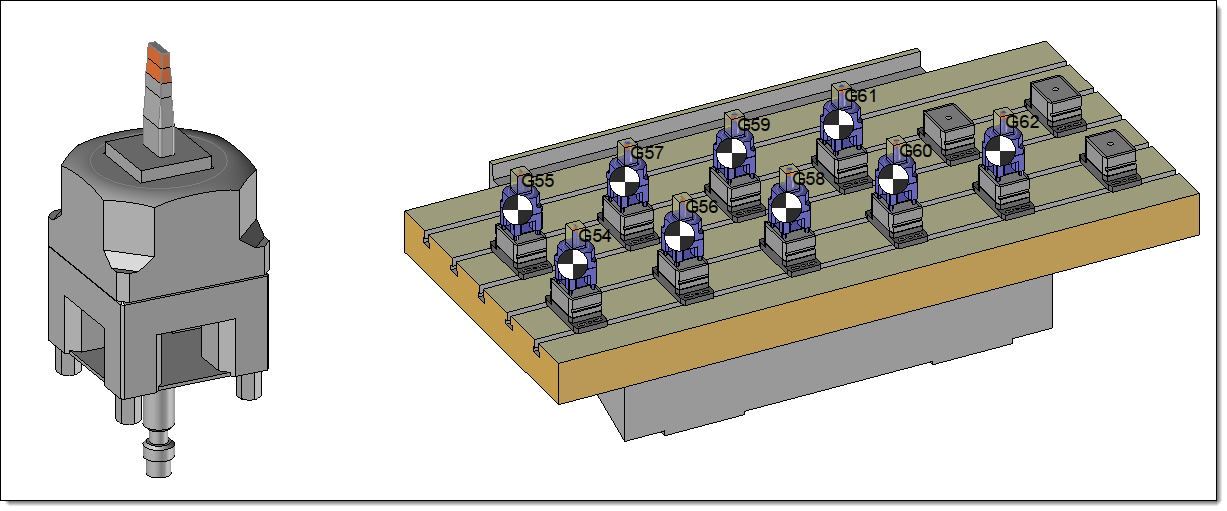

TopSolid'Electrode — Automatic machining processing

• O processo automático suporta conjuntos com eléctrodos e mandrels.
• Automatiza desenhos, conjuntos e documentos de maquinação a partir de WorkDocument.

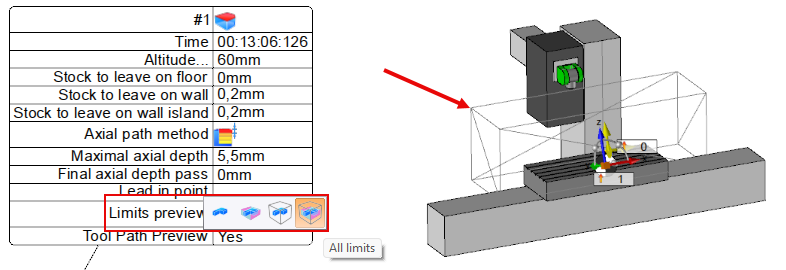

Limites da máquina na área gráfica

• No End milling e Side milling é possível apresentar graficamente os limites da máquina.
• O campo Limits preview permite alternar entre: nenhum, limites XY, limites da máquina ou todos os limites.

End milling — caminho optimizado

• Melhoria e optimização dos caminhos de ferramenta em End milling.
• Em ficheiros anteriores à 7.20 é necessário actualizar as operações para beneficiar da melhoria.

End milling — centragem em sweeping

• A área a maquinar fica centrada na peça, independentemente da folga exterior.

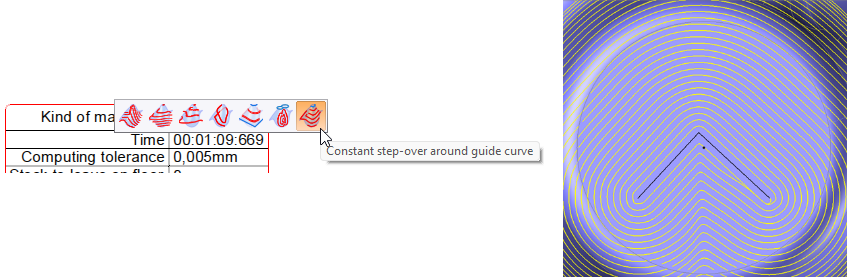

Constant step-over à volta de curva guia

• Novo tipo de maquinação derivado de Constant Step-over.
• Calcula a propagação do caminho a partir de uma curva suporte aberta ou de um ponto.

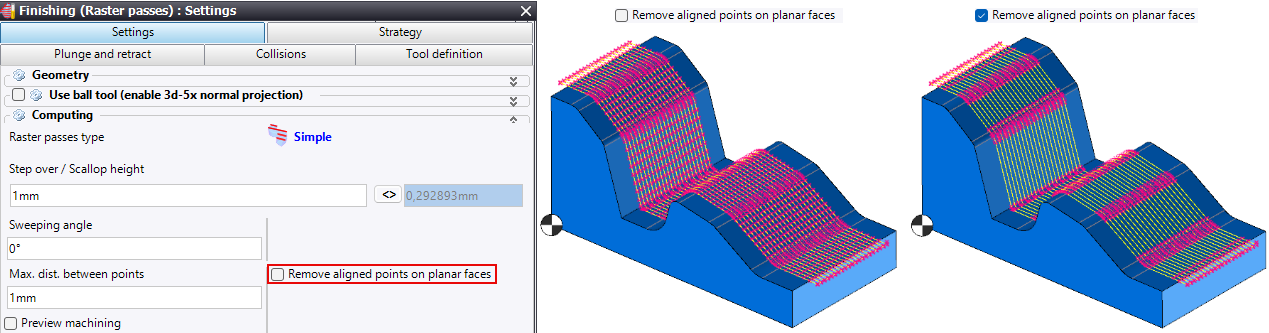

Raster passes — remoção de pontos em faces planas

• A opção Remove aligned points on planar faces remove pontos desnecessários em superfícies planas.

Retracções a considerar o environment

• Durante retracções, o percurso evita correctamente o environment quando este está acima da altitude de retracção da operação.

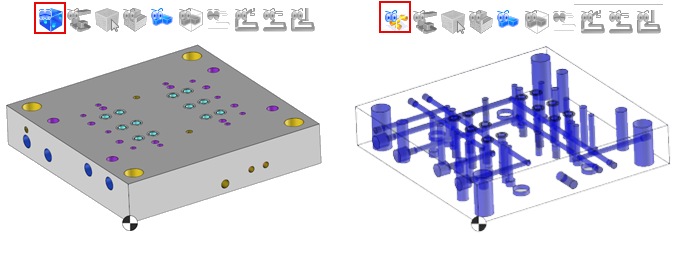

Mostrar apenas furos

• Ao editar uma operação de furação, o novo ícone Show Only Holes permite apresentar apenas os furos da peça final ou da área de análise.
• O comando usa o resultado da análise de cilindros e furação para filtrar as faces dos furos.

Documento de furação personalizado

• Interface modernizada e layout optimizado para documentos de furação personalizados.

Gun drilling e pointing

• Nova opção no separador OUT para desactivar definições específicas de saída quando entram em conflito.
• Pointing passa a aceitar ferramentas Chamfer mill e Double Chamfer mill.

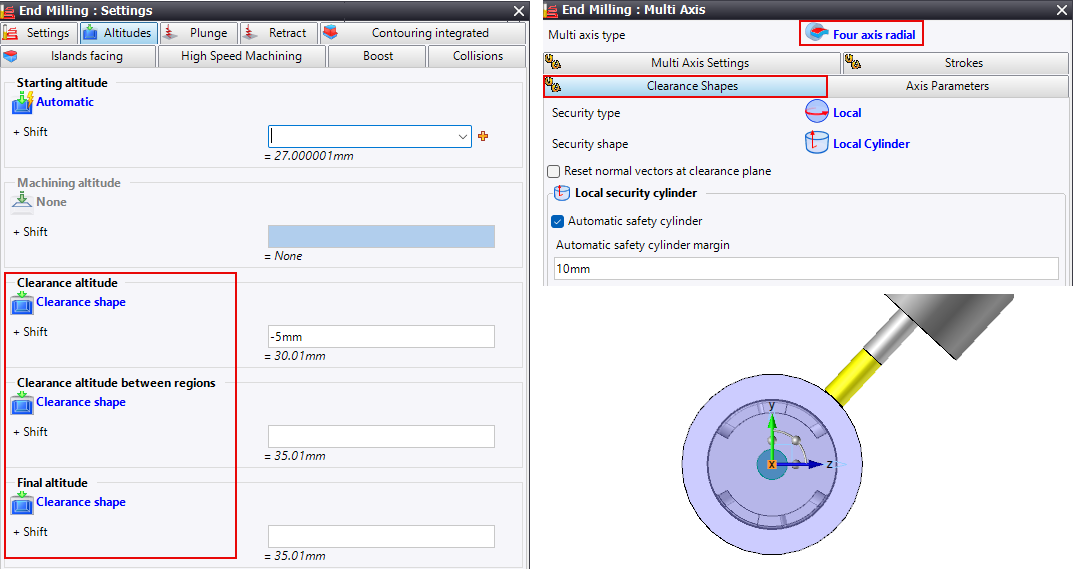

Retracção para clearance shape

• No separador Altitudes de maquinação radial 4X é possível seleccionar a clearance shape para retracção e altitudes finais.
• Também se aplica a operações radiais 2D multi-eixo e 4X nativas.

Furação radial 4X inclinada

• Suporte para furação radial 4X inclinada com eixo de rotação definido e ângulo livre.

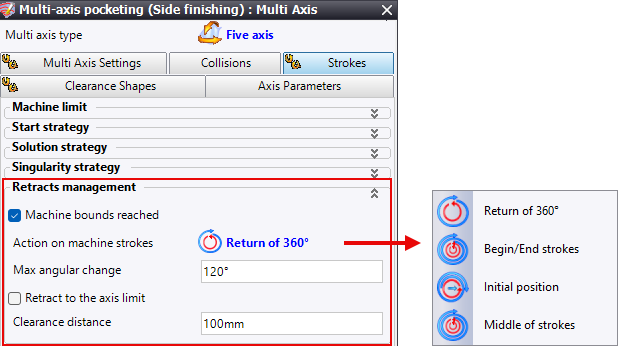

Gestão melhorada dos limites da máquina

• Nova opção Machine bounds reached no separador Strokes.
• Quando um eixo de rotação excede os limites, o algoritmo retrai a ferramenta e recua o eixo de rotação.

5D finishing — método Contact

• Novo método de cálculo baseado no ponto de contacto da ferramenta, pensado para superfícies de maior qualidade.

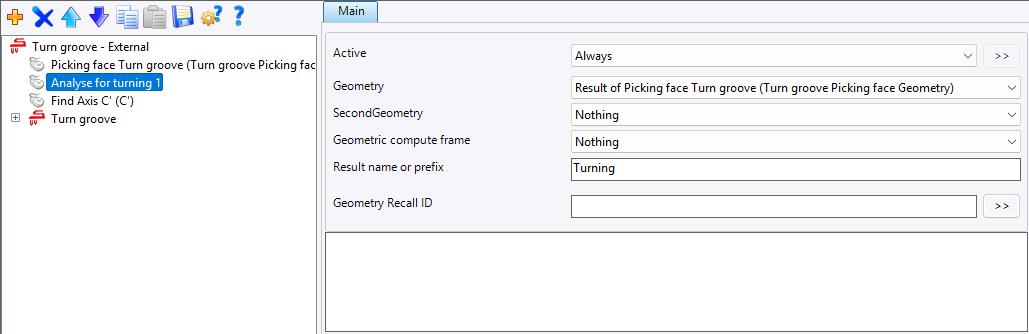

Análise de features de torneamento

• Nova análise automática de features de torneamento.
• Suporta facing, parting-off, threading interno/externo, turning, internal turning, grooving, pocketing, maquinação manual e métodos.

Part transfer e Thread whirling

• Nova operação de transferência de peça.
• Nova primitiva Thread Whirling para maquinar rosca externa numa só passagem.

Groove roughing — Grooves and Ribs

• Nova estratégia de desbaste de groove: primeiro mergulhos de profundidade total deixando ribs, depois maquinação dos ribs.

Reset com método da máquina

• Novo ícone para recarregar os movimentos de ligação definidos na máquina.
• Útil para repor aproximações, interoperação e retrações segundo a regra da máquina.

Regras de link movement

• Nova variável Operation Description disponível nos critérios.
• Novo operador lógico “Not”.
• Comparação de propriedades da ferramenta com a operação anterior ou seguinte.

Ae em percentagem

• O valor de engate Ae pode ser expresso em percentagem nas condições de corte.
• Disponível em documentos de condições de corte, grupos específicos e Tool Manager.

Abacus e qualidade

• Filtragem de abacus por diâmetro de ferramenta.
• Melhor gestão de valores a zero e multi-selecção em abacus.
• Possibilidade de qualidade para condições de corte específicas da ferramenta.

Tool magazine na simulação

• As ferramentas montadas a partir de magazine permanecem visíveis na simulação até serem substituídas ou usadas noutro local.

Verificação e cache

• Novas opções de análise na verificação.
• Melhorias de cache do finish, modo rápido 5X com GPU e exportação de stock em STL.

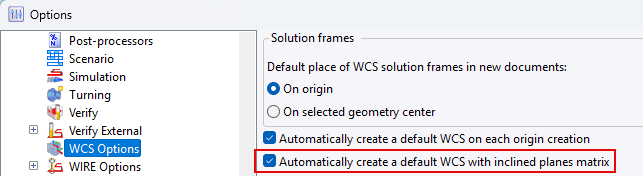

WCS — matriz de plano inclinado por omissão

• Nova opção para criar automaticamente um WCS por defeito com matriz de planos inclinados.
• Permite desactivar essa matriz quando se cria um novo WCS.

Stock, presets, programas e documentos

• Nova operação de stock update.
• Gestão de desperdício em multi-configuração.
• Substituição de máquina por template de documento de maquinação.
• Novas opções de presets, pontos de controlo e listas de programas.

Pontos de controlo e operações 5 eixos

• O comando contextual Control Points fica acessível no separador Additional.
• Adição de operações 5 eixos em robótica.
• Melhor edição de eixos robóticos e gestão de configurações após drag & drop.

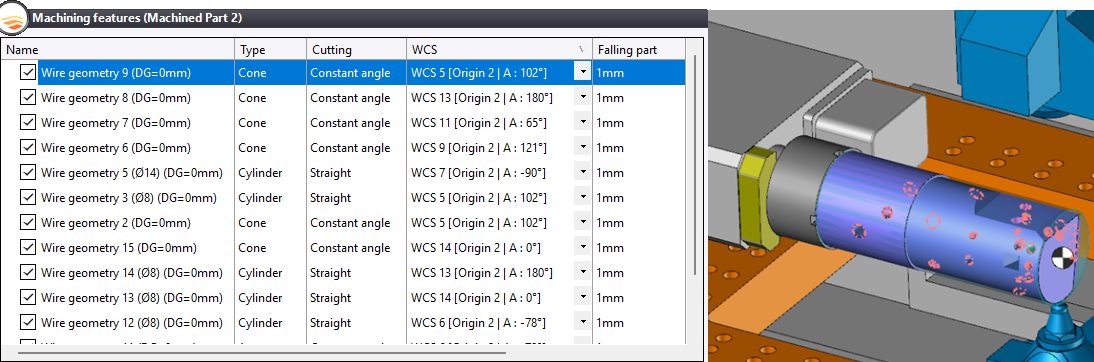

Maquinação automática de cilindros e cones com divisor

• A análise de features Wire passa a criar automaticamente WCS de cilindro/cone e geometrias de fio quando a peça está fixada num divisor.
• A origem da peça deve estar no eixo do divisor.

Programação com geometria de fio

• Melhorias no fluxo de programação usando geometrias Wire.

Barras, kits e restrições

• Melhorias em restrições e workflows de montagem.
• Opção para bloquear rotação na restrição Axis-on-axis.
• Fluxos mais rápidos para elementos repetidos em estruturas metálicas.

Extruded bar kit nos métodos

• O mecanismo de métodos passa a suportar extruded bar kit e miter trim.
• Desenho técnico de barras extrudidas com grande ganho de desempenho.

Stairs with stringers

• As escadas com longarinas entram na lista de operações compatíveis com Methods.
• Facilita automatizar regras e processos em soluções recorrentes de serralharia/steel.

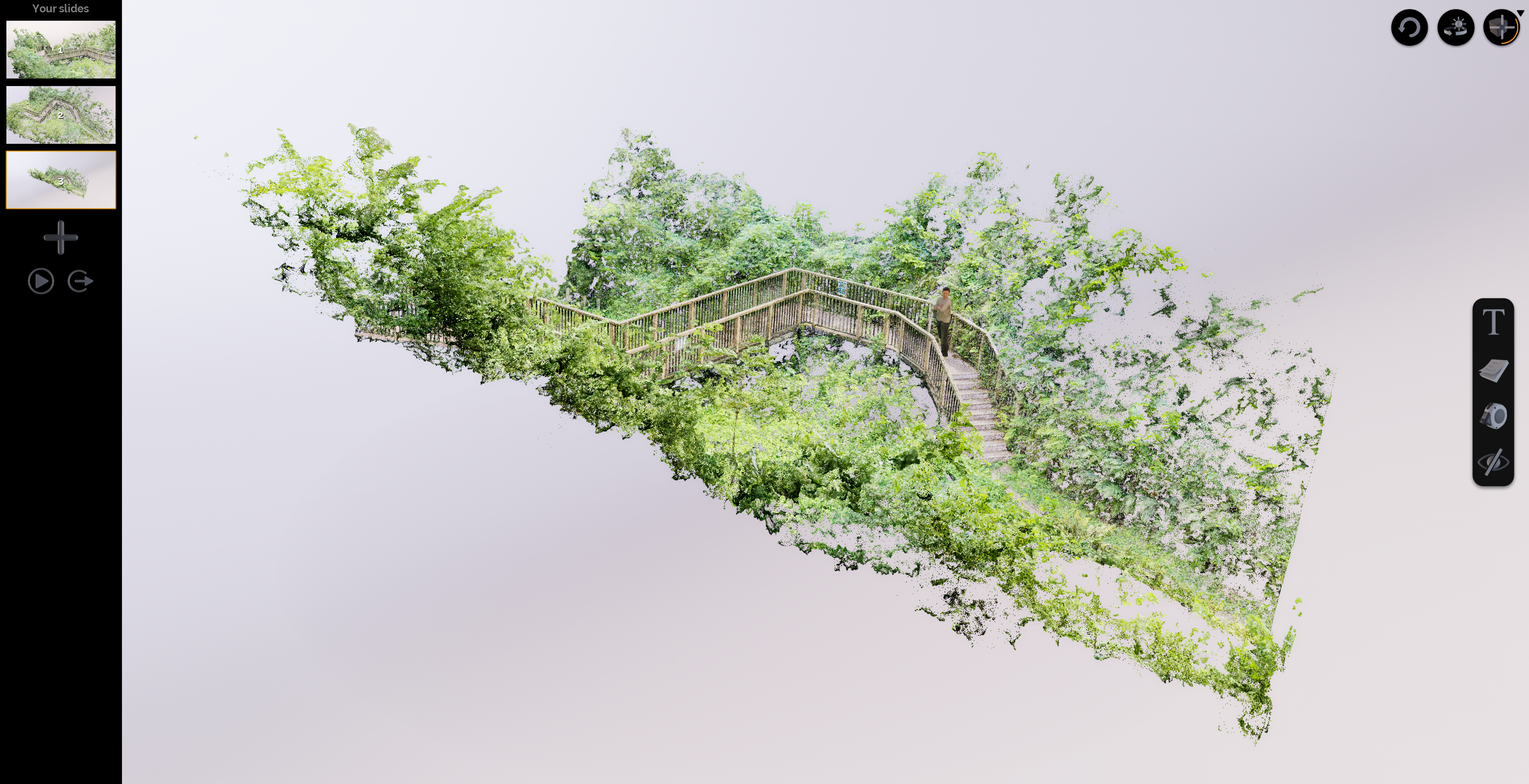

Importação e uso de nuvens de pontos

• TopSolid'Virtual suporta importação de dados de point cloud.
• Útil para ajustar equipamentos e estruturas a ambientes reais digitalizados.

Novas operações compatíveis

• Pipe, miter trim, extended cut creation, extruded bar kit e stairs with stringers passam a estar disponíveis no mecanismo de métodos.
• Barra de progresso durante a aplicação do método.

Anotações, Sets e Multi-edit

• Anotações 3D em tamanho real com estilos próprios.
• Sets com opções adicionais de ícone e fixação.
• Multiple Edit com mais cenários de edição em massa.

Desenho técnico e WorkDocument

• Optimizações em comandos automáticos de detalhamento.
• Barra de progresso em WorkDocument para processos longos.
• O ganho medido em barras extrudidas inclui passagem de 41 s para 7 s no exemplo oficial.

Importação local e formatos de troca

• Parasolid e Spatial podem gerar ocorrências de peças locais.
• Melhorias em IFC, LAS, glTF, Logikal, DSTV e exportação para Virtual.

Importação de bibliotecas

• Nova opção para seleccionar todas as bibliotecas na importação.
• Pensado para acelerar ambientes com muitas famílias e bibliotecas de perfis/acessórios.

Add-ins e interfaces ligadas

• Agrupado para futuras entradas específicas de add-ins.
• Nesta versão, as melhorias mais próximas estão em tradutores, interfaces e integração com Virtual.

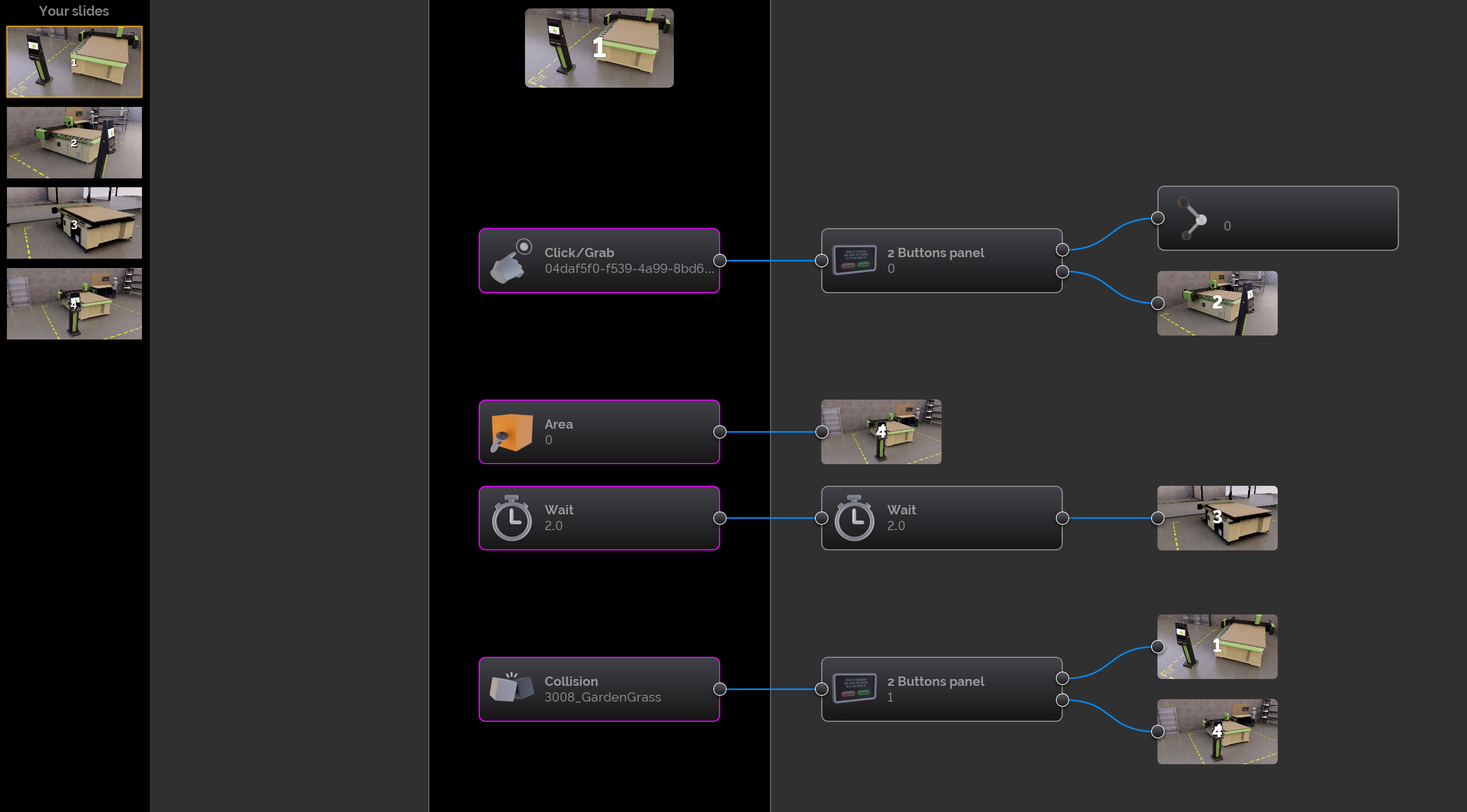

Cenários interactivos

• Novo Scenario mode para criar sequências interactivas de realidade virtual.
• Permite configurar acções, product configurators e percursos de formação personalizados.

Importação de nuvens de pontos

• Importação de dados de digitalização 3D directamente no TopSolid'Virtual ou a partir do TopSolid.
• Facilita adaptar equipamentos, mobiliário ou layouts a espaços existentes.

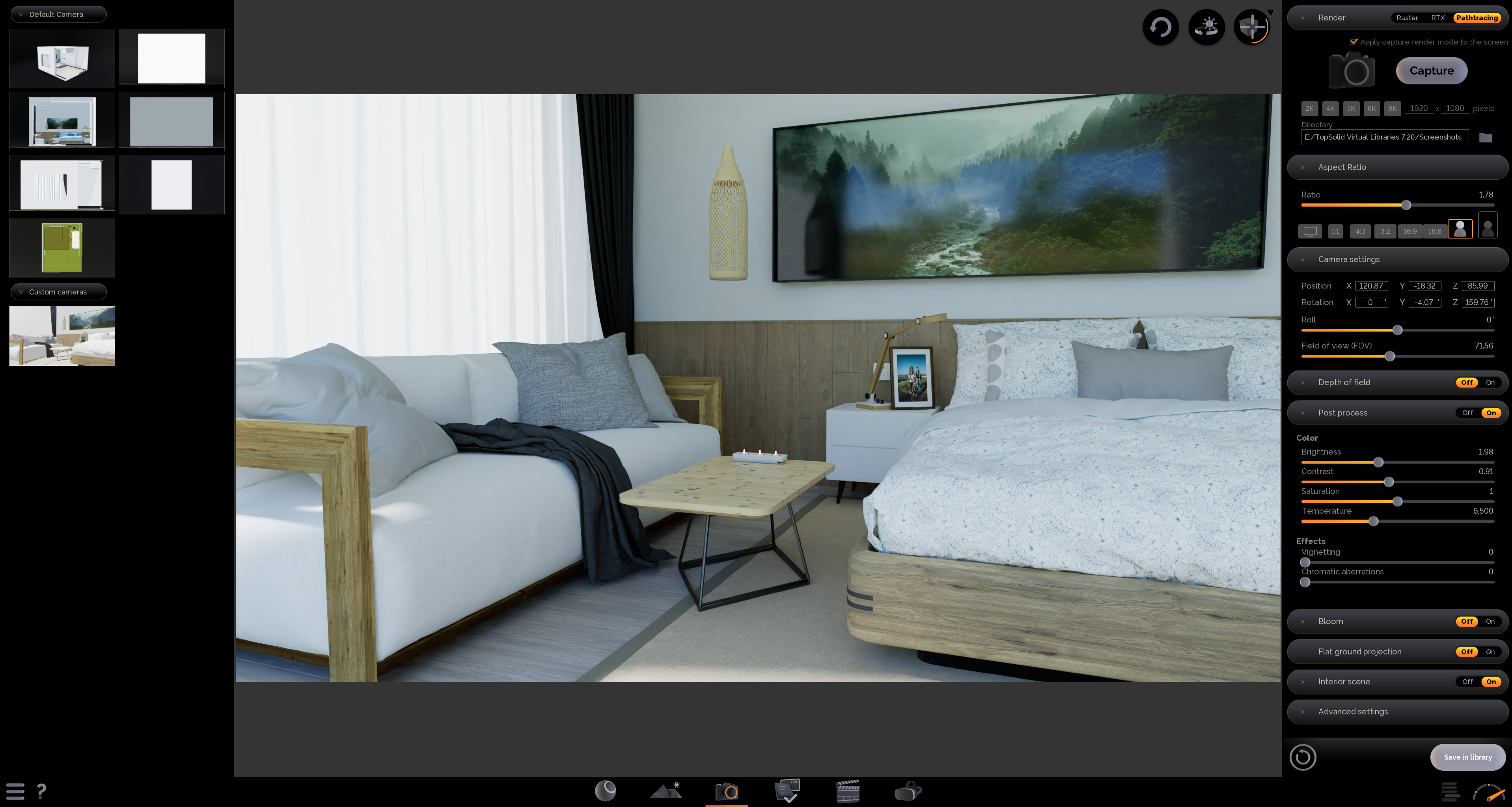

Novo menu de renderização

• Novo menu dedicado ao rendering fotorrealista.
• Permite controlar proporção da imagem e guardar presets de câmara.
• O motor Pathtracing foi melhorado com denoise em tempo real.

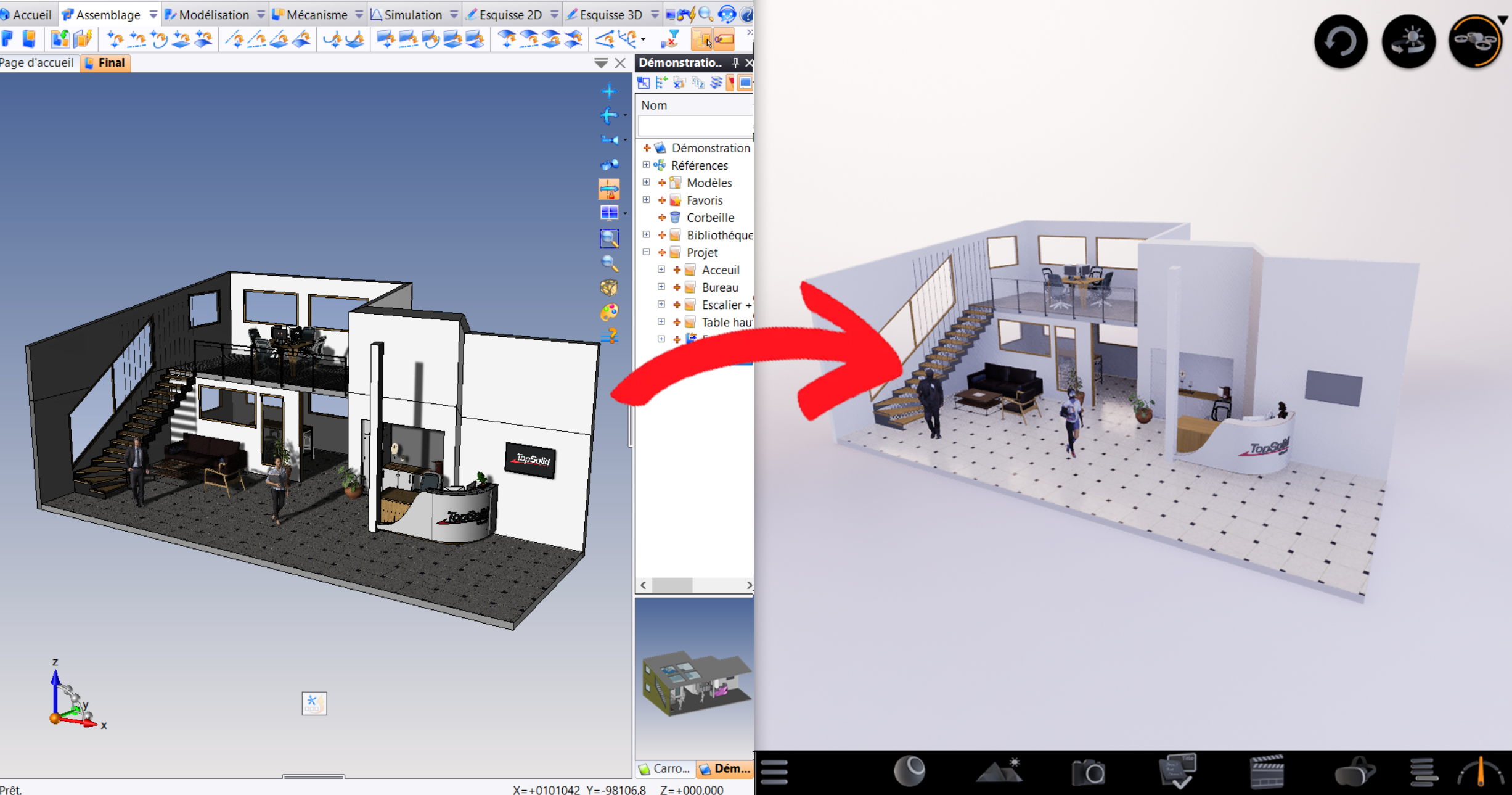

TopSolid'Virtual Link

• Melhorias para actualizar projectos Virtual quando os dados CAD mudam.
• Elementos CAD modificados podem ser substituídos mantendo texturas e elementos visuais já aplicados.

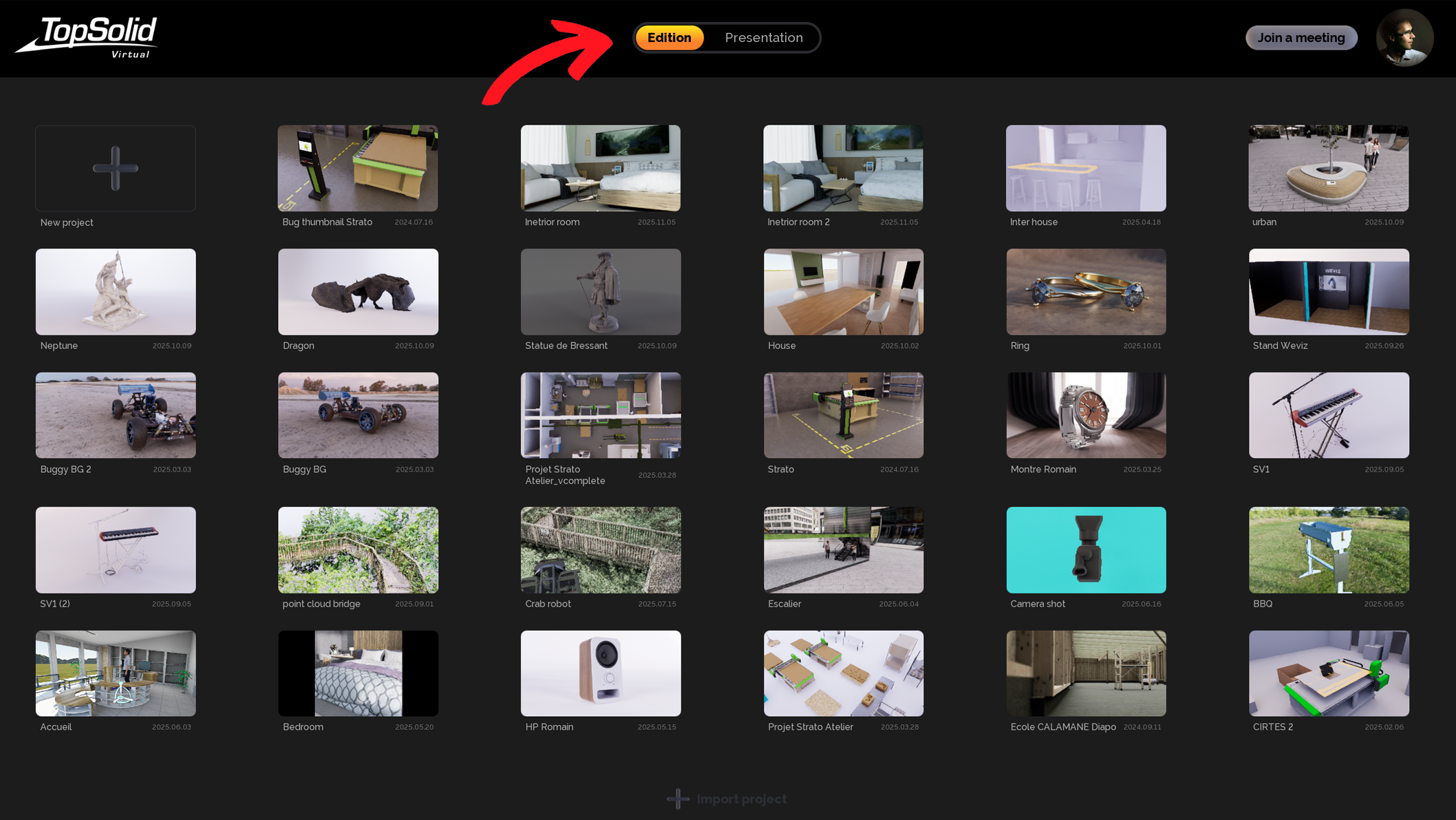

Modo de apresentação

• Novo modo para clientes explorarem o projecto através de visita guiada.
• Funciona em realidade virtual ou no ecrã e limita a experiência à navegação e transições de slides.
