Bärtschi Mechanik é uma empresa com sede em Birrhard, Aargau, Suíça. Foi fundada por Jean-Paul Bärtschi em 1997. Ao longo dos anos, especializou-se em fresagem de precisão de peças de alumínio, especialmente para caixas eletrónicas.

Conheça este caso de sucesso Internacional do TopSolid.

A Bärtschi Mechanik GmbH é especializada em fresagem de precisão de peças de alumínio, especialmente para caixas eletrónicas. A eficiência da produção precisava de ser melhorada e este foi o desafio proposto à equipa TopSolid. Nesta perspetiva, o investimento no software CAD / CAM TopSolid tem sido particularmente benéfico. A equipa da TopSolid da Suiça acompanhou a empresa na implementação do software.

Logo após a sua criação, a empresa adquiriu uma CNC. Ficou logo claro que não poderia ficar sem um sistema da CAM para programação. Na altura, a empresa escolheu um módulo para operações em 2.5 eixos. Muito simples, este sistema CAM tem servido bem por muitos anos. Infelizmente, não acompanhou o progresso no setor de CAD / CAM.

Um novo sistema 3 eixos foi necessário. A escolha da empresa foi então para o TopSolid, uma solução CAD / CAM totalmente integrada, ou seja, possibilitou a execução de todas as tarefas desses dois componentes a partir da mesma interface. usuário. Para uma empresa de produção como a Bärtschi Mechanik, esta solução completa oferece vantagens consideráveis.

TopSolid com módulo PDM integrado

A outra vantagem do TopSolid é o módulo integrado de gestão de dados do produto. Permite ajustar todas as operações e estratégias ainda com mais precisão, tanto no CAD como no CAM. Graças à combinação de funcionalidades CAD, CAM e PDM, é muito fácil gerar documentos de clientes, folhas de ferramentas ou documentos de preparação.

Após a instalação do Topsolid, Bärtschi Mechanik descobriu rapidamente que o processo de recalibração não foi otimizado: a gestão de ferramentas levava muito tempo, especialmente para as menores, com um diâmetro menor que um milímetro. Para estas ferramentas de precisão, a identificação ótica já não é possível. Esse problema levou Bärtschi Mechanik a criar uma folha de ferramentas listando o local de armazenamento das ferramentas. Com o apoio da equipa TopSolid Suiça, foi possível configurar a gestão de ferramentas com base em uma folha de ferramentas, que permite que estas sejam preparadas para cada pedido num instante. A folha de ferramentas é gerada automaticamente a partir dos dados do programa CAD.

As folhas de ferramentas são criadas a partir de três bibliotecas:

• A primeira diz respeito aos porta-ferramentas: lista modelos CAD precisos dos diferentes mandris usados ​​e a sua designação.
• A segunda lista as ferramentas de corte, precisamente definidas de acordo com a sua geometria (comprimento de corte, raios de ângulos, chanfros, etc.), de modo a que a peça corresponda, no mínimo detalhe, à simulação realizada via CAD.

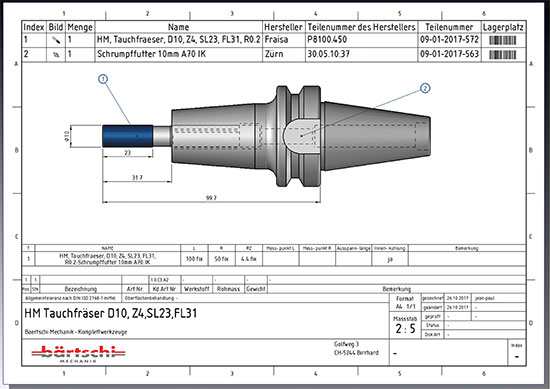

• Finalmente, o terceiro contém as ferramentas completas, isto é, os mandris “casais” / ferramentas de corte, com o comprimento útil definido. Cada modelo de ferramenta completo também é representado por um desenho na folha de ferramentas, com os dados de identificação correspondentes. Podem então ser usados ​​nas simulações.
