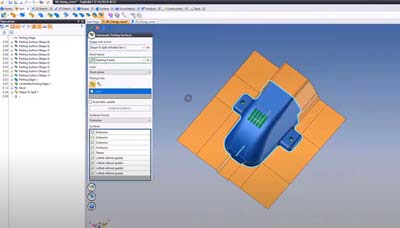

O comando Automatic Parting Surfaces foi melhorado. Após gerar automaticamente as potenciais superfícies de junta, agora temos a opção Validate. É possível validar/aceitar as superfícies que pretendermos.
Se pretendermos gerar novas Parting surfaces, o software vai ter em conta as superfícies que foram validadas e vai recalcular as restantes.
Neste caso foi alterada a prioridade de construção para Planar obtendo uma redução no número de superfícies necessárias para criar a linha de junta da peça.

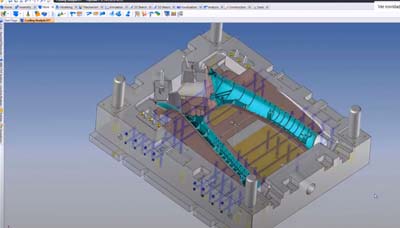

O novo comando Analyze Cooling permite ver de forma gráfica a influência dos circuitos de refrigeração em cada zona da peça a ser moldada.
No modo Minimum – Maximum e no modo 0 – Maximum o azul a representa o impacto máximo e o vermelho representa o impacto mínimo, entre o valor mínimo e máximo ou entre o valor 0 e o máximo, respetivamente. No modo Homogenity pode ver-se a homogeneidade do arrefecimento. Se houver muita variedade de cores a homogeneidade do arrefecimento não é boa, e se houver apenas uma cor significa que se atingiu a homogeneidade ideal

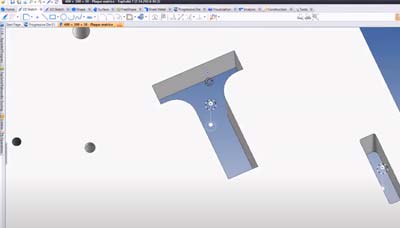

De modo a facilitar o processo de produção, os pontos de entrada criados para as operações do processo de erosão a fio, podem agora ser adicionados à listagem de furações e ser projetados num assembly ou num desenho de peça.

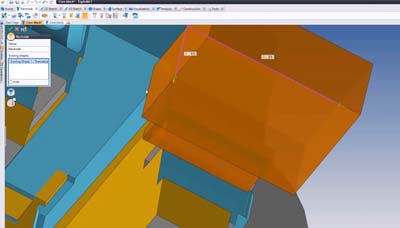

O comando de Eroding Shape está melhorado com a opção Lateral extension. Agora, quando se cria a Eroding Shape, podemos estender automaticamente as suas laterais, correspondentes às aberturas da zona a erodir.
Estas são automaticamente detetadas na Shell. É possível estendê-las dinamicamente ou dando um valor pretendido. Também é possível adicionar um Draft à extensão.
