Ciclos fixos, perfuração por avanços (pecking) e desobstrução.
Perfuração de contornos ou cavidades.

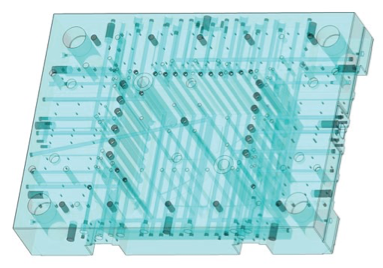

Perfuração profunda.

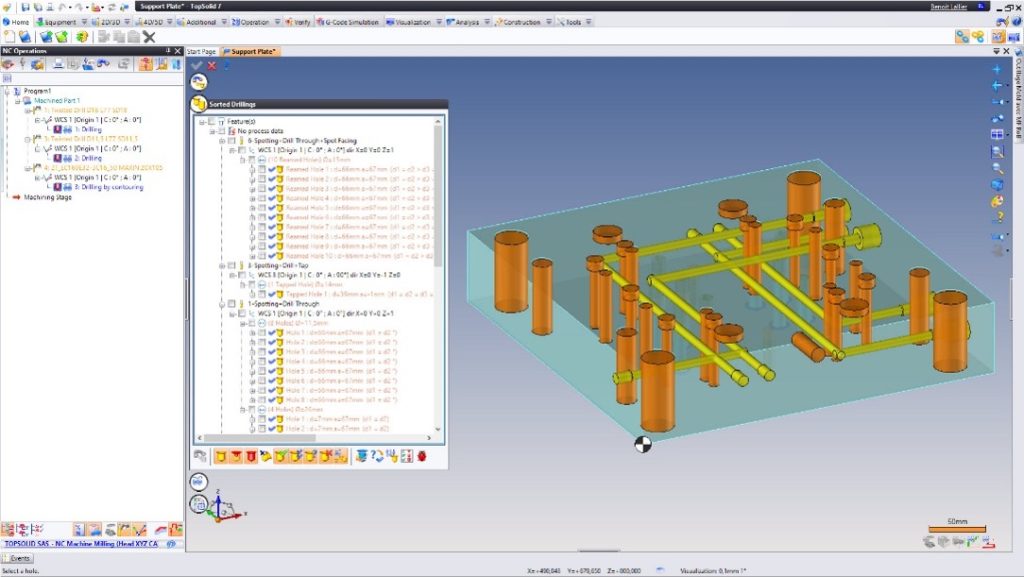

Gestão de interseções de furação.
Análise: identificação automática de todos os furos que podem ser maquinados diretamente, de acordo com as limitações da máquina.
Perfuração personalizada *
Perfuração automática a 5 eixos *
Um bom CAD dentro de um software CAM.
A solução CAD do TopSolid é capaz de desenhar todas as
montagens necessárias para um bom trabalho de CAM.

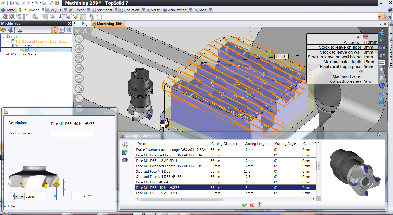

As fixações, ferramentas, máquinas e outros
componentes podem ser desenhados e utilizados para
simulação e verificação de colisões.
Cada operação conhece o stock deixado pela operação
anterior. Assim, os percursos das ferramentas são
calculados de acordo com o estado real do stock.
As peças são modificadas com frequência. Toda a
programação deve ser refeita?
Não se poderia apenas refazer a programação onde a
peça foi modificada e manter tudo o que não foi
modificado?

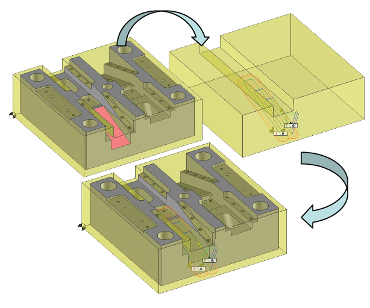

É esta a função da comparação de peça.

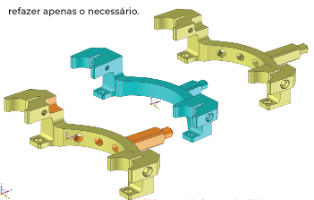

O fabricante, comparando a parte A modificada que
acabou de receber do seu cliente, com a parte A que
havia recebido e programado anteriormente, pode
refazer apenas o necessário.
Parâmetros que permitem valores de distância de
segurança para garantir os levantamentos por cima
dos obstáculos. (Distância de segurança em colisões);
Controle de colisões quando o utilizador fura os
pontos de entrada nas caixas.

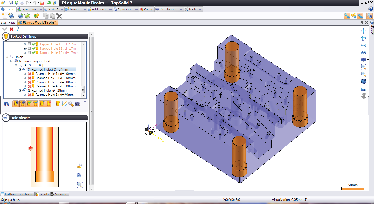

Gestão de furos com intersecção.
A operação de furação a ¾ suporta as opções de
“pecking” e de “pecking” com limpeza, mesmo em
casos de furos com intersecção.
O TopSolid fornece interfaces nativas com os sistemas CAD mais populares: SolidWorks, SolidEdge, Inventor, Catia v5, Catia v4, NX, Pro/Engineer, DXF / DWG, IGES, STEP, Parasolid, Acis, VDA.
Vantagens:
Abre qualquer tipo de ficheiro (não só TopSolid)
Reduz o tempo e erros na troca de informação

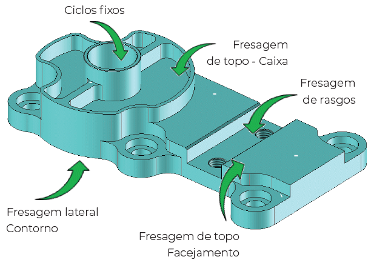

Reconhecimento automático de funções (furações e caixas)
O reconhecimento automático de furações, caixas, ranhuras e outras formas permite uma grande automatização da maquinação das peças;
A consideração do PMI (Product Manufacturing Information) torna possível fazer o equivalente em peças importadas, ou seja, peças que não foram desenhadas com TopSolid’Design.

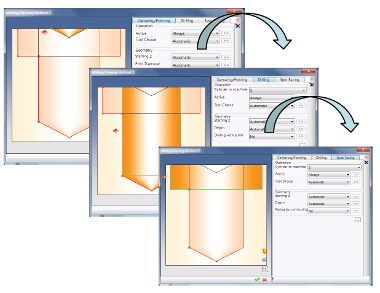

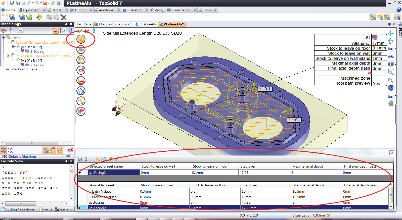

É possivel criar facilmente um método para maquinar AUTOMATICAMENTE um furo à face, criando 3 operações.
De acordo com o aspecto da forma, o software encontrará automaticamente o método que deve ser utilizado em relação aos furos que estão definidos na peça acabada.
Cada operação de maquinação pode ser personalizada pelo operador com base em vários critérios como o material a cortar, a natureza das ferramentas, o tipo de fixação utilizado, etc. Numa predefinição o operador pode guardar o seu trabalho e aplicá-lo novamente noutra área da peça.
De acordo com a geometria da forma, o software pode decidir que tipo de maquinação é necessário fazer.

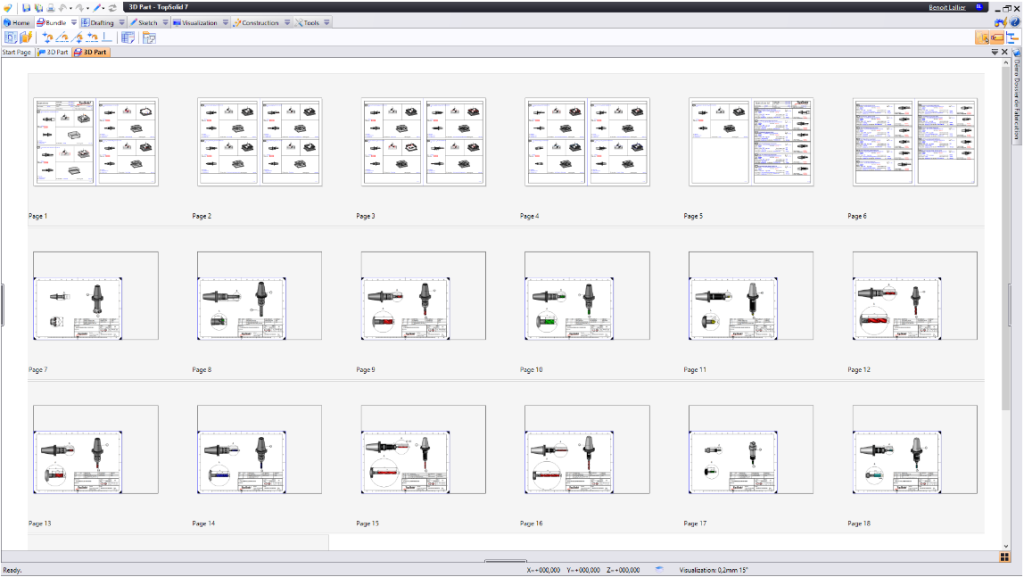

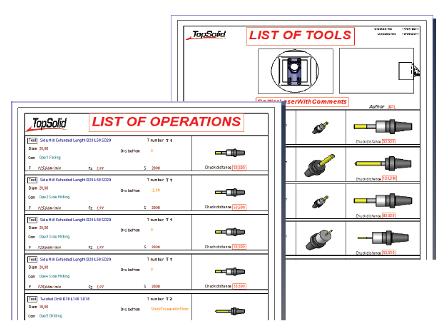

A partir de templates, estão muitos documentos diferentes à disposição de quem trabalha na fabricação.
O utilizador pode personalizar os seus próprios modelos
de acordo com as normas da empresa.
O TopSolid, tem uma diretriz muito direcionada para o conhecimento/know-how. Nas empresas é importante uniformizar processos, por forma a que todos trabalhem da mesma forma. Ora, no TopSolid, há várias áreas onde isto está bem presente – Condições de corte, biblioteca de ferramentas, sistemas de aperto, templates de máquina, métodos de maquinação, etc.
Ambientes realistas (ferramentas de corte, fixações) para execução de percursos otimizados e livres de colisões.
Conjunto completo de operações de maquinação disponíveis
A única solução que responde a todas as necessidades CAM
Pós-processadores personalizados adaptados aos ciclos das máquinas do seu parque produtivo
Gestão 3D da máquina e automatização dos movimentos de ligação
Gestão simples e transparente de multi-eixos *
Gestão de fluidos de corte e pressões personalizadas *
Criação de componentes de máquina *
Simulação do código ISO *
Características mecânicas, tratamentos térmicos e de
superfícies, tolerâncias, restrições na maquinação,
tolerância de formas, qualidade da superfície, espessura
extra para polimento, resultam numa ligeira diferença
entre a peça maquinada e a peça desenhada.
O TopSolid’CAM traz a solução para este problema. Com
o “FreeShape” o modelo de design inicial é preservado. O
modelo fabricado é que será utilizado como suporte para
a programação dos caminhos da ferramenta.
Este furo é maquinado através de 4 operações que são
definidas no método. O método é gravado no PDM e é
chamado de volta para ser usado noutra geometria.

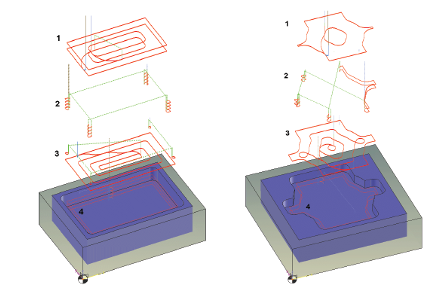

O software define um método usando operações que já
existem. Neste exemplo, o utilizador começa por um
desbaste, depois um re-desbaste dos cantos, depois
um acabamento interior e um acabamento lateral.

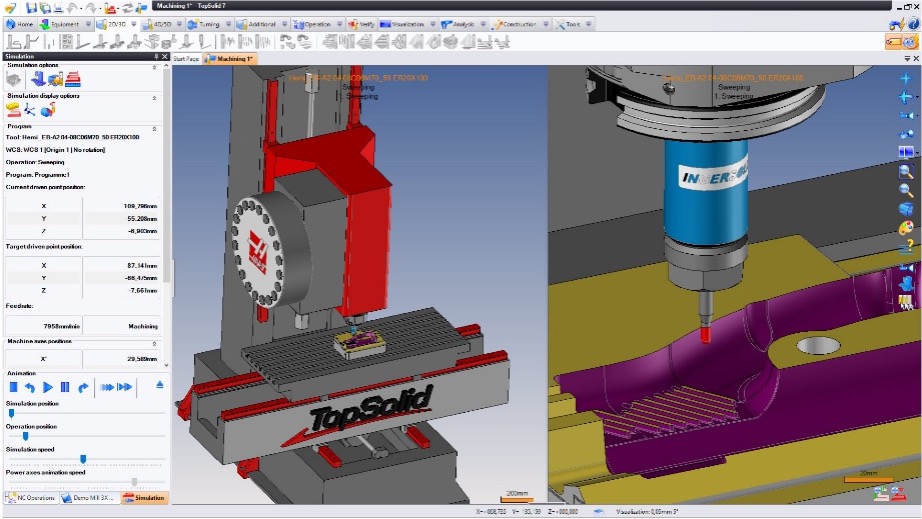

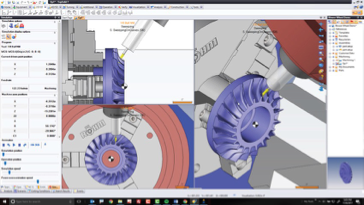

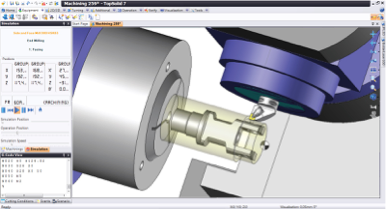

A simulação do TopSolid’CAM é baseada no “motor de
cinemática” do TopSolid’Design. Desta forma, se é possivel desenvolver uma ferramenta, é possivel
simulá-la.

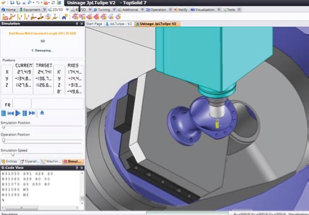

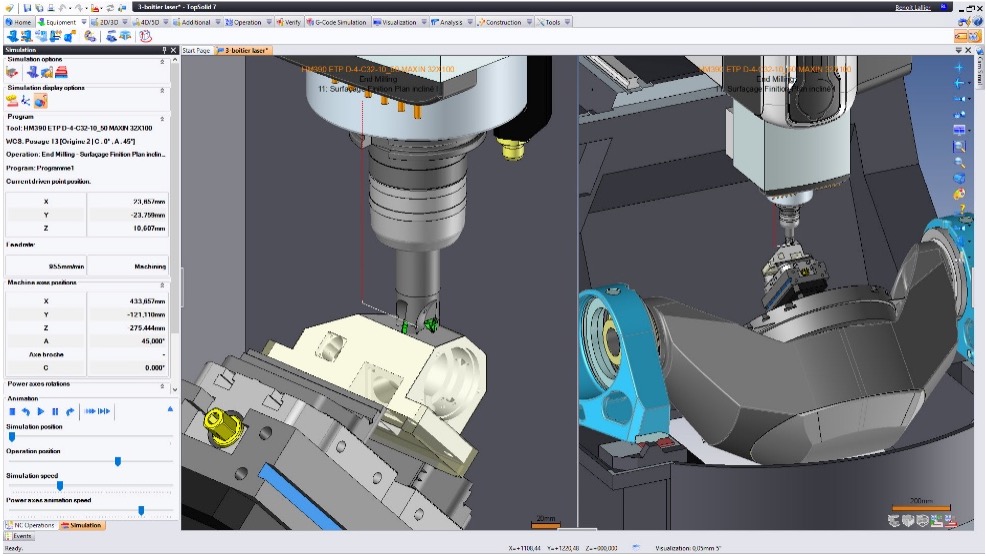

Simular em 3D como se estivesse na máquina torna
possível conhecer de forma rápida os possíveis problemas
e evitar as longas e caras horas de teste.
A simulação funciona em tempo real, paralelamente à
programação. “O que eu vejo é o que eu crio.” Muitos erros
de programação são assim evitados antes mesmo que
ocorram.
O software permite o desenho de montagens de ferramentas. Se necessário, podem ser usados ligações com fornecedores de bases de dados de ferramentas como TDM, WinTool, Gedix ou ToolExpert.
A programação de peças em 4 e 5 eixos requer cálculos complexos, automatismos potentes, simulação eficaz e ferramentas precisas.
As colisões e defeitos de fabrico devem ser evitados automaticamente, sem que o operador intervenha.
Com os algoritmos potentes de TopSolid’CAM, é possível, por exemplo, maquinar em rolo peças torcidas, mesmo quando o planificado não é possível.
Todas as operações de maquinação 2D podem ser aplicadas tanto a peças 3D como a perfis 2D.
Todas as operações respeitam automaticamente os limites angulares da máquina.
BoostMilling: estratégia de maquinação dinâmica;
Ruptura automática de cantos;
Várias soluções de desenho disponíveis;
Fresagem de ranhuras em 3 dimensões;
Brochamento (Broaching).
Análise: identificação automática de todas as formas maquináveis (faceamento, desbaste de cavidades e contornos) de acordo com as limitações da máquina, para maquinação direta *
De acordo com a forma da ferramenta e suas montagens (extensores / alongadores / cones), a função calcula a altura mínima de ferramenta necessária para maquinar a peça / área pretendida. A altura das ferramentas pode ser automaticamente definida pela função;
Pontos com Apalpador (controle): Permite definir origens no stock usando macros do controlador;”
Ferramentaria, moldes, fundição, eléctrodos, etc.
Maquine as suas peças de forma simples, rápida e sem colisões com mais de 20 operações de maquinação dedicadas.
Desbaste, re-desbaste, acabamento, superacabamento, retrabalho de raios;
Gestão de material residual em zonas de contração (undercuts);
Fresagem bruta a partir de geometria simplificada;
Maquinação de zonas negativas (undercuts) em desbaste e acabamento;
Cálculo em segundo plano e otimização por multithreading;
BoostMilling: estratégia de desbaste dinâmica;
Gestão de fresas tipo “barrel” e fresas de alto avanço (high-feed);
Gestão da vida útil da ferramenta;
Gestão do comprimento de saída da ferramenta;
Gestão completa da geometria da ferramenta para evitar colisões.
Configurações para teste de colisões
No caso de colisões entre a ferramenta e as zonas da peça que não são evitáveis através da mudança do ângulo, a aplicação permite outras opções. Por exemplo, subindo ao ponto de segurança.
Auto inclinação
Modo de inclinação que mantém a ferramenta na vertical e inclina-a unicamente quando deteta colisões.
Desbaste em 4 eixos contínuos;
Ciclos de Acabamentos e material residual;
Varredura (Sweeping), contorno, abertura de caixas;
Desbaste e Acabamentos de lâminas/Palhetas: A opção de desvio de maquinação do centro da peça, “Tool off-center” é controlada automaticamente;
Contorno Múltiplo nos 4 eixos (gravações): podemos maquinar gravações com funcionalidades específicas;
Criação e Uso de Processos;
Biblioteca de Ferramentas e de máquinas;
Visualização realista da máquina;

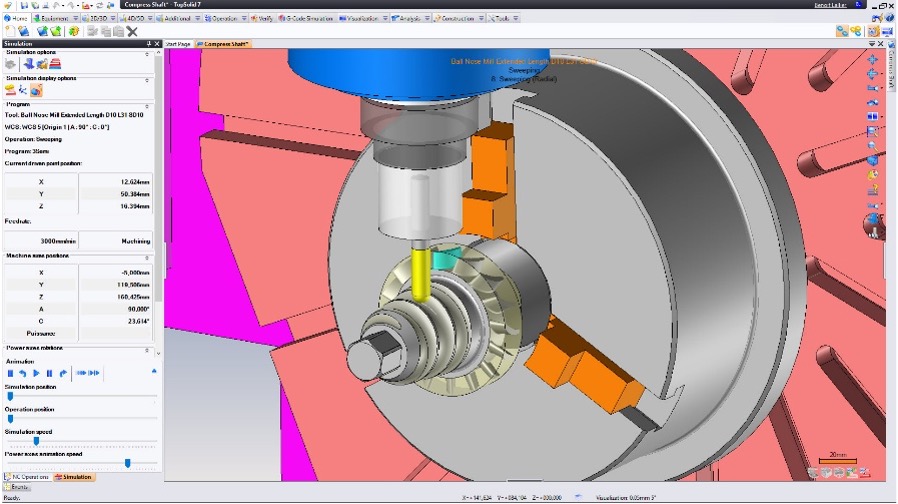

Advanced screw-millig: estratégias especificas para a maquinação em 4º eixo contínuo de fusos.
4D:
Furação 4 eixos axial e radial *
Desbaste e contorno 4 eixos axial e radial *
Desbaste radial 4 eixos *
Acabamento radial automático *
Passo constante radial *
Varredura (Sweeping) *
Fresagem helicoidal (Screw Milling), em desbaste e acabamento *
Transformação de operações 3D em maquinação 4 eixos axial *
5D:
Varredura (Sweeping) *
Swarf (fresagem com a lateral da ferramenta) *
Contorno 5 eixos *
Maquinação a Z constante em 5 eixos *
Auto 5-eixos: gestão de fresas tipo barrel *
Transformação de operações 3D em maquinação a 5 eixos *
TopSolid’Cam Fresagem 5D PRO é um módulo avançado do software TopSolid, projetado para operações de fresagem simultânea em 5 eixos. Esta solução é ideal para indústrias que exigem alta precisão e complexidade na usinagem, como os setores aeroespacial, automotivo, moldes e dispositivos médicos.
Multieixos: Permite o desbaste e acabamento de cavidades complexas utilizando estratégias de usinagem dinâmica, incluindo o suporte a ferramentas do tipo barrel.
Rebarbagem Automática: Facilita a quebra de arestas de forma automática, melhorando o acabamento superficial e reduzindo a necessidade de operações manuais.
Acabamento 5X: Oferece estratégias otimizadas para acabamento de superfícies complexas, garantindo alta qualidade e precisão dimensional.
Fresagem 3+2: Combina movimentos de 3 eixos com posicionamento em 5 eixos, permitindo usinagem eficiente de peças com geometrias complexas.
Fresagem de Multilâminas: Especializada no Fabrico de componentes como coletores e hélices, comuns nas indústrias aeroespacial e automotiva.
Simulação Avançada: Inclui simulação completa da máquina, com verificação de colisões e geração de código ISO, assegurando a segurança e eficiência do processo.
O Teste de 30 Dias do TopSolid está disponível gratuitamente e inclui a versão completa do software, juntamente com tutoriais GRATUITOS para o ajudar a começar rapidamente. Aproveite esta oportunidade para explorar a vasta documentação e dê asas à sua criatividade, otimizando os seus processos de design e produção. Quer esteja a trabalhar em pequenos projetos ou em grandes montagens, o TopSolid oferece-lhe todas as ferramentas necessárias para levar as suas ideias ao próximo nível.
